Маршрутный компьютер Multitronics VG1031GPL (синий графический)

Маршрутный компьютер Multitronics VG1031GPL (синий графический)

Впервые на рынке - бортовой компьютер с поддержкой протокола CAN!

Новый мощный бортовой компьютер Multitronics VG1031GPL предназначен для установки на инжекторные, дизельные (с поддержкой протокола диагностики OBD-2) иномарки и отечественные автомобили. Работа прибора возможна как с блоками управления (ЭБУ) различных машин, так и напрямую от датчика скорости и форсунки, что делает МК универсальным для установки.

Multitronics VG1031GPL предлагает пользователю свыше 190 функций, имеет морозоустойчивый быстродействующий графический дисплей повышенной контрастности желтого или синего цвета и может производить диагностику большого числа машин. Применение нового 16-разрядного процессора делает работу МК наиболее точной и быстрой.

Использование уникальной функции контроля качества топлива позволит следить за исправностью систем автомобиля и выбирать качественное топливо.

К данному бортовому компьютеру возможно подключить до 2-х парктроников Multitronics (рекомендуемая версия 3.0 вперед и назад).

Отличия маршрутного бортового компьютера Multitronics VG1031GPL от VG1031UPL:

1. в VG1031GPL применяется морозостойкий быстродействующий графический дисплей повышенной контрастности синего или желтого цвета. Уникальная отличительная особенность этого дисплея в том, что при великолепном контрасте и читаемости на солнце, не сравнимом с другими дисплеями, в ночное время такой дисплей не слепит глаза.
2. в VG1031GPL возможно отображение мгновенных параметров графиками. В этом режиме на экран выводится численное значение этого параметра и график его изменения.
3. Наличие функции самописца ("черный ящик") - график изменения мгновенных параметров записывается в память прибора и в дальнейшем может быть проанализирован на стоянке за последние 38 отсчетов. Пример: при установке обновления графиков в период 2 сек. можно на стоянке просмотреть изменение скорости за последние 76 сек. (38 х 2).
4. Наличие дисплея пользователя 4  - одновременное отображение 12 параметров.

Основные особенности маршрутного компьютера VG1031GPL :

Конструкция:

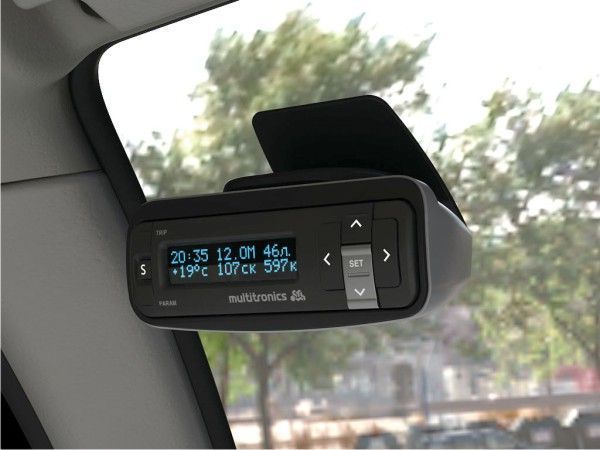

1. Крепление на лобовое стекло или приборную панель автомобиля - не требуется демонтаж составляющих интерьера а/м.

2. Нулевой уровень вибрации.

3. Возможность подключения МК только колодкой диагностики - легкая установка.

4. Возможность подключения датчика скорости и форсунки.

5. Графический OEL-дисплей повышенной контрастности и морозоустойчивости с диагональю 55 мм.

Диагностика и предупреждения:

6. Поддержка самого большого числа оригинальных протоколов иномарок! (более 40 протоколов)

7. Проговаривание неисправности сразу после ее возникновения (расшифровка кодов ошибок).

8. Чтение и сброс кодов ошибок (при работе с ЭБУ).

9. Голосовое сопровождение названий и значений всех параметров и режимов.

10. Голосовое предупреждение об авариях и выходах за пределы установок.

11. Проговор количества залитого топлива при заправке.

Функциональность:

12. Новый мощный 16-разрядный процессор.

13. Более 200 функций.

14. Просмотр мгновенных параметров в цифровом/линейном/графическом виде.

15. 6 параметров на дисплее одновременно (мультидисплей).

16. 3 программируемых мультидисплея пользователя.

17. Смена 6-и параметров одним касанием.

18. 6 или 12 параметров на экране одновременно.

19. Журнал поездок.

20. Самописец с функцией "Обратный отсчет".

21. Контроль за качеством топлива (разрешение 0,1%).

22. Режим СТО.

23. Автоматический расчет поправочных коэффициентов по скорости и расходу топлива.

24. Расчет времени до ТО - километры / время.

25. Оповещение о невыключенных габаритах.

26. Автоматическая регулировка яркости день / ночь.

27. Возможность подключения двух парктроников Multitronics (версия 3) - вперед и назад.

28. Возможность самостоятельного обновления ПО через интернет.

Маршрутный бортовой компьютер Multitronics VG1031GPL может функционировать в трех различных режимах работы.

1. Универсальный режим

В универсальном режиме работы МК использует подключения к датчику скорости и к любой из форсунок инжекторной а/м. На основании этих сигналов и анализируя сигнал на замке зажигания а/м, а также измеряя сигнал с собственного датчика температуры и величину напряжения питания, прибор рассчитывает ряд дополнительных путевых и сервисных параметров, которые затем индицируются на дисплее прибора.
Для расчета параметров в Универсальном режиме работы МК не пользуется обменом по К-линии диагностики. Использование универсального режима рекомендуется в том случае, если МК не поддерживает работу по К-линии с ЭБУ Вашей а/м.
В Универсальном режиме работы доступно наименьшее количество параметров. Поэтому в универсальном режиме количество дисплеев мгновенных параметров "PARAM" - 2 шт., в отличие от режимов работы по К-Линии, где таких дисплеев - 3 шт.

2. Непосредственная поддержка протокола диагностики автомобиля

В этом режиме пользователь должен использовать режим автоматического определения ЭБУ либо вручную правильно указать тип ЭБУ, с которым должен работать прибор по К - линии. В соответствии с выбранным пользователем типом ЭБУ, МК организует обмен по К-линии диагностики. При периодическом обмене МК запрашивает у ЭБУ ряд параметров, которые после соответствующей обработки выводятся на дисплей прибора.

Используя протокол обмена по К-линии диагностики, функциональные возможности МК существенно расширяются. Пользователь в дополнение к функциям, доступным в Универсальном режиме, получает возможность контроля таких параметров, как: температура двигателя, положение дроссельной заслонки, массовый расход воздуха и др., а также получает возможность производить сушку свечей зажигания, корректировать температуру включения вентилятора охлаждения двигателя и т.д. Использование К-линии дает возможность считывания, расшифровки и сброса кодов ошибок.

Измерение напряжения и внешней температуры в режиме работы с К-линией диагностики производится аналогично Универсальному режиму самим МК (эти параметры не считываются с К-линии).

Пользователь имеет возможность самостоятельно выбирать параметры, выводимые на три различных дисплея "PARAM" (ДИСПЛЕИ ПОЛЬЗОВАТЕЛЯ 1,2,3). Вид Дисплеев Средних параметров, Техобслуживания и Дисплеев Установок изменяться пользователем не могут.

3. Работа с автомобилями, поддерживающими протокол OBD-2 ( ISO 9141 / ISO 14230, SAE J1850 VPW, ISO 15765-4 CAN )

Многие автомобили и грузовики малой грузоподъемности, произведенные для продажи в Соединенных Штатах после 1996 (2001 для Европы) совместимы с протоколом OBD-II. О поддержке этого протокола смотрите в разделе диагностики руководства на Ваш а/м.

Диагностический разъем обычно расположен в пределах 1 метра от рулевой колонки, для доступа к нему обычно не требуется разборки панелей или демонтажа оборудования.

Далеко не все автомобили, на которых установлен 16-контактный диагностический разъем, удовлетворяют требованиям OBD2/EOBD и поддерживают обмен с диагностическими сканерами по стандартным протоколам. Правила простые. Если автомобиль сделан для Америки, то в 1996 году и позднее, он обязан удовлетворять требованиям OBD2. Если автомобиль сделан для Европы, в 2001 году и позднее, он должен подчиняться требованиям EOBD. Не важно - кто произвел автомобиль, важно именно для какого рынка сбыта он сделан.

Внимание! Проверка машины на поддержку протокола OBD-2 с помощью диагностического сканера не может служить гарантией работы маршрутного компьютера по этому протоколу, т.к. протоколы различаются по скорости обмена информацией. Сканеры не выполняют функции МК, поэтому они не нуждаются в быстрой обработке информации от ЭБУ. Маршрутный же компьютер опрашивает ЭБУ с высокой скоростью для получения оперативных данных, поэтому при наличии медленного протокола OBD-2 ЭБУ может просто не ответить на запросы компьютера. В этом случае работа МК на машине возможна только в универсальном режиме.

Ввиду того, что разные производители а/м могут использовать различную интерпретацию кодов неисправностей, проговаривание неисправностей прибором в режиме OBD-II в полном объеме не производится.

• Легкое подключение!

Маршрутный бортовой компьютер Multitronics VG1031GPL может подключаться к машине только с помощью колодки диагностики OBD-2 (идет в комплекте с прибором). При этом будет доступно большинство параметров.

• Работа на дизельных машинах!

МК Multitronics VG1031GPL может работать на дизельной машине, поддерживающей протокол диагностики OBD-2 (ISO 9141 / ISO 14230, SAE J1850 VPW, ISO 15765-4 CAN). На сайте доступен список протестированных машин - список не окончательный и пополняется по мере поступления информации. Отсутствие машины в списке не означает, что она не поддерживается.

• Журнал поездок!

Возможно сохранение средних параметров 20 поездок за произвольный промежуток времени. Данные последней поездки сохраняются автоматически. Возможен так же режим автоматического сохранения всех поездок.

• Продолжение поездки!

Можно настроить бортовой компьютер Multitronics VG1031GPL таким образом, чтобы при включении зажигания данные о текущей поездке продолжались. Эта функция удобна, когда приходится делать небольшую остановку в пути, но данные не должны прерываться.

• Контроль за качеством топлива!

Маршрутный бортовой компьютер Multitronics VG1031GPL позволяет следить за качеством заправляемого топлива и состоянием систем впрыска. Пользователь сохраняет данные о работе двигателя в памяти прибора (создает эталон работы двигателя), а затем в процессе работы МК сравнивает текущие параметры с эталоном и показывает отклонение (в хорошую или плохую стороны), а также в зависимости от настроек может выдать предупреждение.

• Габариты!

Маршрутный бортовой компьютер Multitronics VG1031GPL предупредит пользователя о невыключенных габаритах и позволит сохранить в целостности АКБ автомобиля. Также возможна регулировка яркости индикатора при выключенных и при включенных габаритах и автоматически будет переключать ее в зависимости от времени суток.

• Журнал предупреждений!

Даже если вы пропустили какое-то предупреждение бортового компьютера или отключили его, оно сохраняется в памяти и возможно просмотреть список предупреждений для анализа аварийных ситуаций и событий.

• Подключение двух парктроников Multitronics!

Для безопасной парковки автомобиля к МК Multitronics VG1031GPL можно подключить до двух парктроников Multitronics (версии 3), что позволит защитить переднюю и заднюю зоны машины. Подключив парктроники Multitronics, вы получите многофункциональную систему без "размножения" дополнительных модулей в салоне автомобиля. Допускается одновременное подключение парктроников только одной модели (например совместная работа PT-4TC и PU-4TC невозможна).

В универсальном режиме правильная работа прибора гарантируется с инжекторными системами с регулированием количества топлива путем изменения длительности впрыска и с датчиком скорости на эффекте Холла.

В универсальном режиме правильная работа прибора для параметров "Обороты" и "Расход топлива" с автомобилями с непосредственным впрыском топлива (GDI) и с системами впрыска K-Jtronic и Ke-Jtronic не гарантируется
